倒吊桶疏水阀和浮球式疏水阀选择之间的区别
2020-08-26 关注次数:蒸汽疏水阀产品的类型很多。例如,疏水阀主要分为杠杆浮球式疏水阀,倒吊桶式疏水阀,热动力式疏水阀,进口热静力式和双金属疏水阀,进口双金属疏水阀。所有类型的陷阱都有不同的操作原理,结构特征和使用限制。在机械式疏水阀中,两个常用的疏水阀是倒置桶式疏水阀和浮球式疏水阀,通常用作热交换器的排污口和蒸汽分离器的排污口。
倒置桶式疏水阀,也称为倒置桶式疏水阀,利用冷凝水和蒸汽密度差的工作原理。内部结构通过杠杆系统连接到倒车铲斗,以克服蒸汽压力开关。反向铲斗陷阱内部是一个反向铲斗陷阱。桶是液体敏感部件,并且倒置桶的开口向下。
启动后,管道中立即有空气和低温排放物排出,这时疏水阀完全打开,空气和低温排放物迅速排出,设备内部的温度迅速升高。当蒸汽进入换向铲斗时,换向铲斗产生向上的浮力,浮力连接到杠杆以驱动阀芯并关闭阀。倒置铲斗上有一个小孔,可以自动排出空气,当一部分蒸汽从该小孔排出时,蒸汽的另一部分会排出。当蒸汽重新进入换向铲斗时,阀再次关闭,周期性地致动,并间歇排放。
杠杆浮球阱使用浮力原理。浮动球根据冷凝水量上下移动,并根据水位的变化自动调整。它将返回到关闭位置,排水口将停止。气体自然分离,没有蒸汽泄漏。由于d特的制造要求限制了自由浮动疏水阀的广泛使用,因此没有单独记录。
疏水阀测试数据表明,与杠杆浮球式疏水阀相比,倒吊桶疏水阀具有更强的主体,简单的结构,耐水锤性和更长的使用寿命。与杠杆浮球式疏水阀相比,倒置式桶式疏水阀具有较高的水密性,疏水阀运行平稳,经常打开的疏水阀不带蒸汽,泄漏量较小。倒置铲斗比杠杆浮子捕集阱具有更高的防污性能,并且不易受到污垢和杂质的影响。它具有一定的耐腐蚀性和放电性。
如果系统压力突然变化或用于排出过热蒸汽,水封将消失并且蒸汽容易泄漏,因此必须在进口处安装一个止回阀。

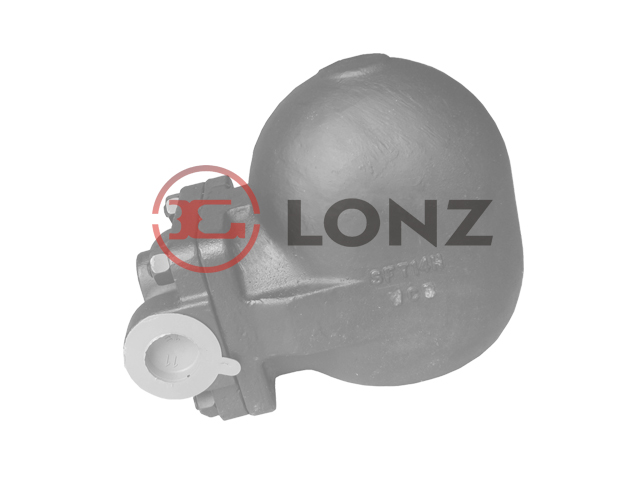

浮球式疏水阀利用冷凝水水位的变化直接控制疏水阀的开度,并具有灵敏响应和及时调整的特点。内置的恒温器排气阀使杠杆浮球阀具有出色的启动和排气能力。如果负载经常变化,请安装带有蒸汽温度控制阀的热交换器以排空。浮球捕捉器比倒置桶更适合。
通常,如果热交换器的蒸汽空间的压力变化缓慢,则倒置桶式疏水阀更合适。如果蒸气空间中的压力频繁变化(负载频繁变化),则浮子捕集器更为合适。倒置式桶式捕集阱对于蒸汽质量较差或不利操作条件的应用更为耐用。对于主热交换器排水和超低压蒸汽排水,浮球式疏水阀具有更多优势。
