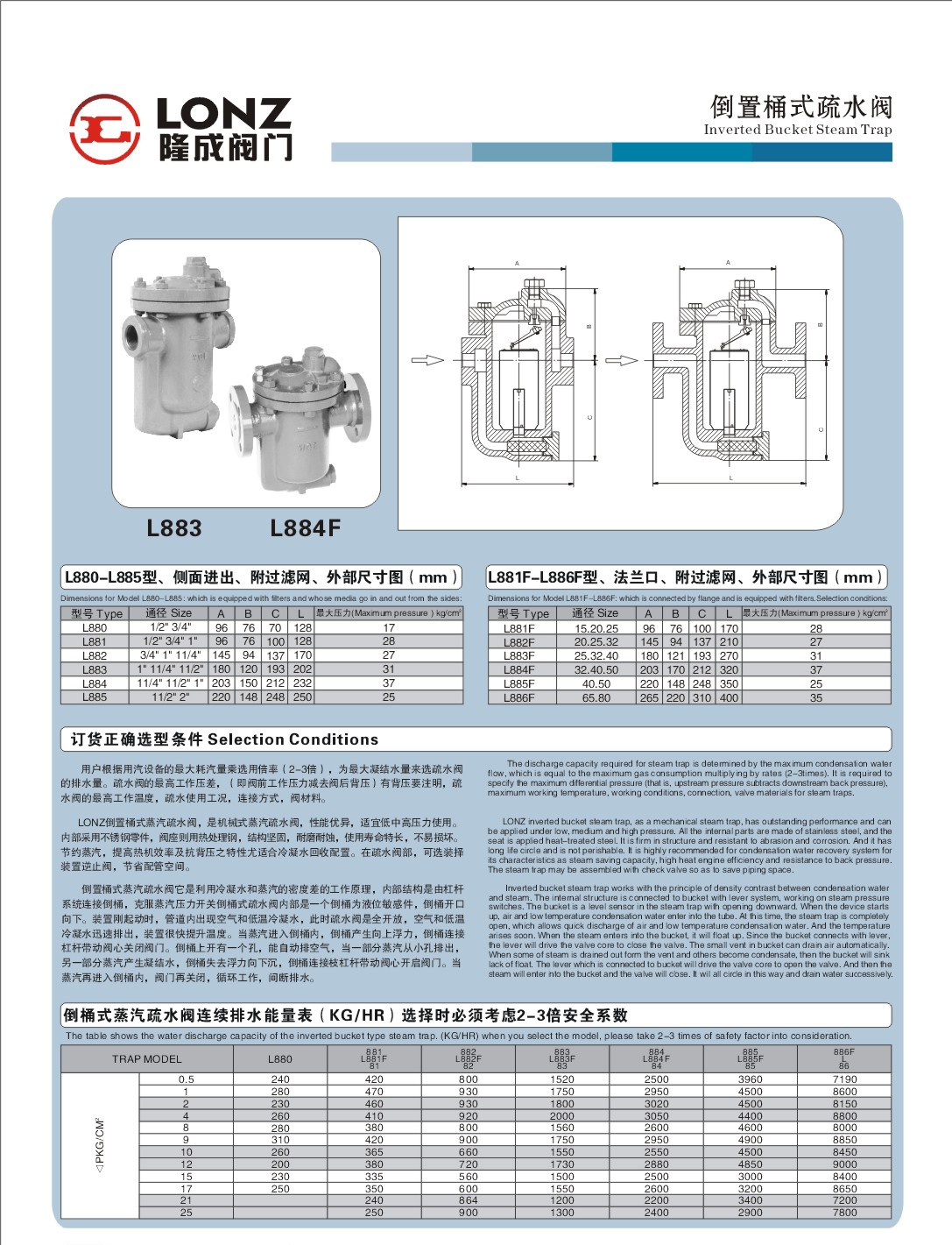

倒置桶式蒸汽疏水阀，88型
倒置桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。
详情介绍
压力等级：1.6- 4.0Mpa
规 格：DN15- 50
主要材料：WCB.F304. F316.
执行标准：JB/T9093-99
蒸汽疏水阀产品结构特点
内腔所有运动部件均为不锈钢，耐磨损，耐腐蚀。
由于蒸汽不能到达被水封的阀座孔，所以无蒸汽损失，高效节能。
浮桶倒置，不会被破坏压扁，不怕水击，寿命长。
倒置桶顶部设有排气孔。连续排空气性能好，不会形成冷滞后和气堵。
不受背压的影响，在高的背压下能很好地工作。
工作可靠，只有两个运动部件 ( 杠杆 — 和倒置桶 ) ，故不会产生卡阻。
阀座与阀瓣在阀的顶部，阀瓣在开关中可以使污物通过，有良好的自我清洗性 能 , 无污物困扰。
蒸汽疏水阀工作原理
倒置桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒置桶，克服蒸汽压力开关倒置桶式疏水阀内部是一个倒置桶为液位敏感件，倒置桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒置桶内，倒置桶产生向上浮力，倒置桶连接杠杆带动阀心关闭阀门。倒置桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒置桶失去浮力向下沉，倒置桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒置桶内，阀门再 关闭，循环工作，间断排水。
