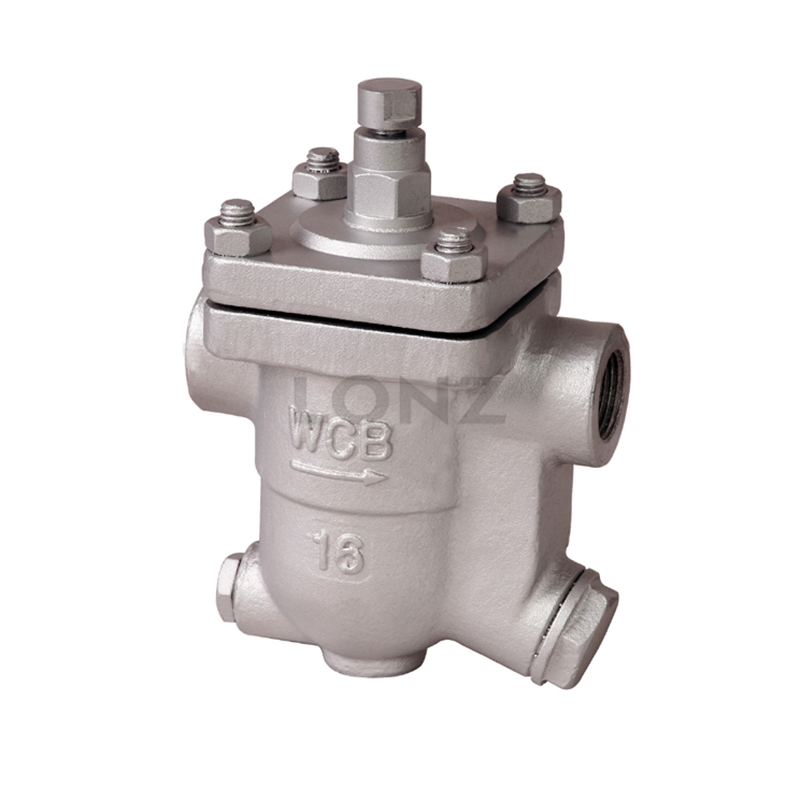

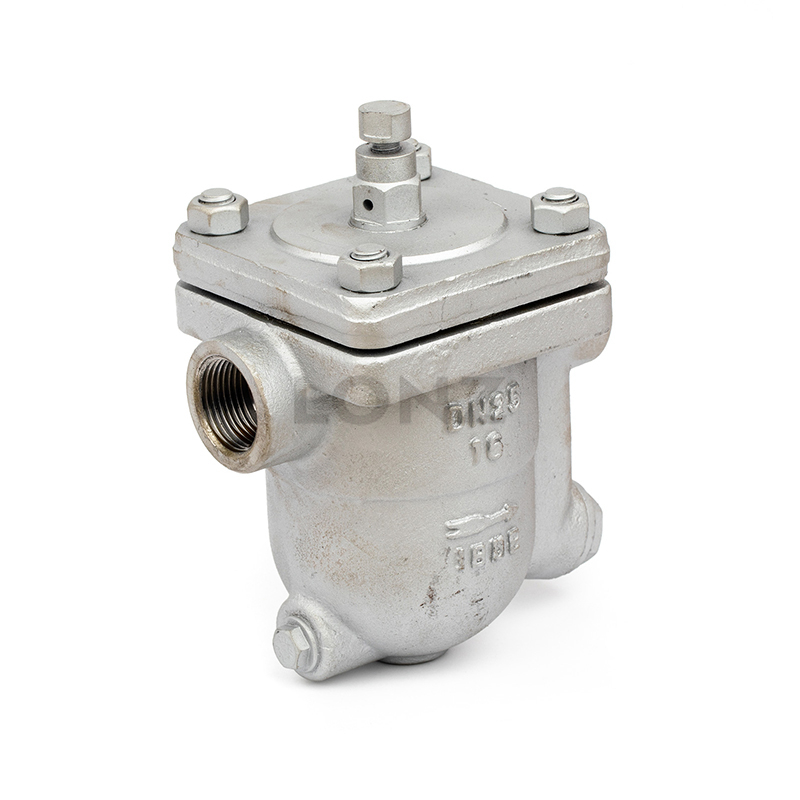

CS11H-自由浮球式疏水阀
浮球式蒸汽疏水阀结构简单，内部只有一个精磨不锈钢的空心浮球，浮球和启闭部分。它没有易碎部件，使用寿命长。设备刚启动时，管道中出现空气和冷冷凝水。手动排气阀可快速排除不可冷凝气体。疏水阀开始工作，低温冷凝水流进疏水阀。
详情介绍
自由浮球式疏水阀的工作原理
浮球式蒸汽疏水阀结构简单，内部只有一个精磨不锈钢的空心浮球，浮球和启闭部分。它没有易碎部件，使用寿命长。设备刚启动时，管道中出现空气和冷冷凝水。手动排气阀可快速排除不可冷凝气体。疏水阀开始工作，低温冷凝水流进疏水阀。这时阀腔内的浮子跟随冷凝水，液体的高度升降，自动调节阀孔的开度，将冷凝液体连续（不是间歇）排出即可。由于自由浮球式疏水阀阀座孔始终低于冷凝水，形成水封，水汽自然分离，运行时无蒸汽泄漏。阀门的小工作压力为0.01mpa。不受温度和工作压力波动的影响，从0.01mpa到高工作压力范围。可连续运行，过冷度约为0°C。
自由浮球式疏水阀主要零件材料
主要零件 | 材料 |
阀体 | 碳钢 |
阀盖 | 碳钢 |
阀座 | 不锈钢 |
过滤器 | 不锈钢 |
自由浮球式疏水阀主要外型及连接尺寸
型号 | CS11H-16C | ||||
口径 DN | 15 | 20 | 32 | 40 | 50 |
L | 150 | 150 | 270 | 280 | 290 |
H | 195 | 195 | 250 | 290 | 300 |
H1 | 103 | 103 | 108 | 108 | 108 |
